Đội thi công phát hiện một dầm kết cấu bê tông đi ngay qua vị trí đường ống điều hòa trung tâm theo bản vẽ MEP — nhưng phát hiện này chỉ xảy ra khi cả hai hạng mục đã được thi công một phần, buộc phải đục phá và thiết kế lại đường đi ống dẫn ngay tại hiện trường, phát sinh chi phí và làm chậm tiến độ đáng kể. Nếu xung đột này được phát hiện từ giai đoạn thiết kế thông qua mô hình 3D tổng hợp, chi phí xử lý chỉ là điều chỉnh vài đường vẽ trên máy tính thay vì đục phá vật lý ngoài công trường.
Vì sao xung đột đa bộ môn khó phát hiện bằng bản vẽ 2D truyền thống
Với phương pháp thiết kế truyền thống, mỗi bộ môn (kiến trúc, kết cấu, điện, nước, thông gió) thường vẽ bản vẽ 2D riêng biệt của mình, và việc phát hiện xung đột giữa các bộ môn phụ thuộc vào khả năng hình dung không gian ba chiều của người kiểm tra khi xem xét đồng thời nhiều bản vẽ phẳng khác nhau — một công việc khó khăn, dễ bỏ sót, đặc biệt với những công trình phức tạp có nhiều hệ thống kỹ thuật chồng chéo.
Hậu quả của việc bỏ sót xung đột thiết kế không chỉ là chi phí sửa chữa trực tiếp mà còn là sự chậm trễ tiến độ dây chuyền, ảnh hưởng đến các công đoạn thi công tiếp theo, và có thể gây căng thẳng trong quan hệ với chủ đầu tư khi họ chứng kiến việc phải đục phá sửa chữa những phần vừa hoàn thiện.
Nguyên tắc ứng dụng BIM để phát hiện xung đột sớm

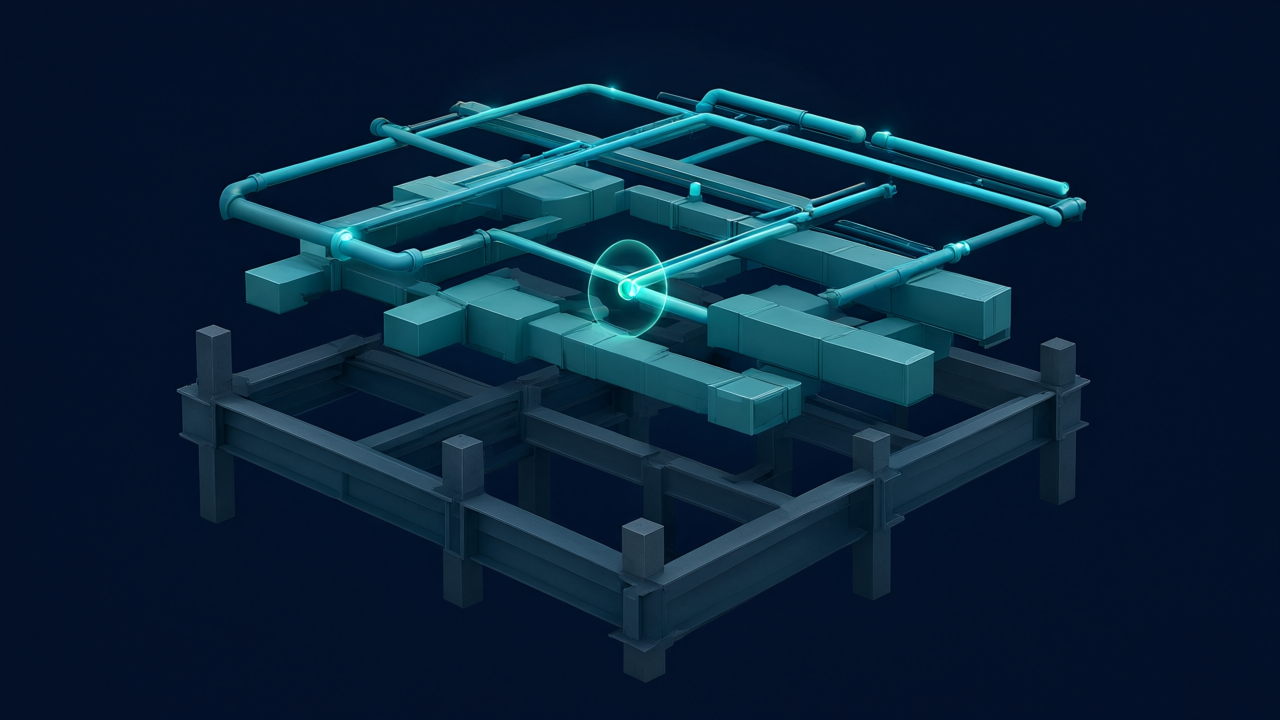

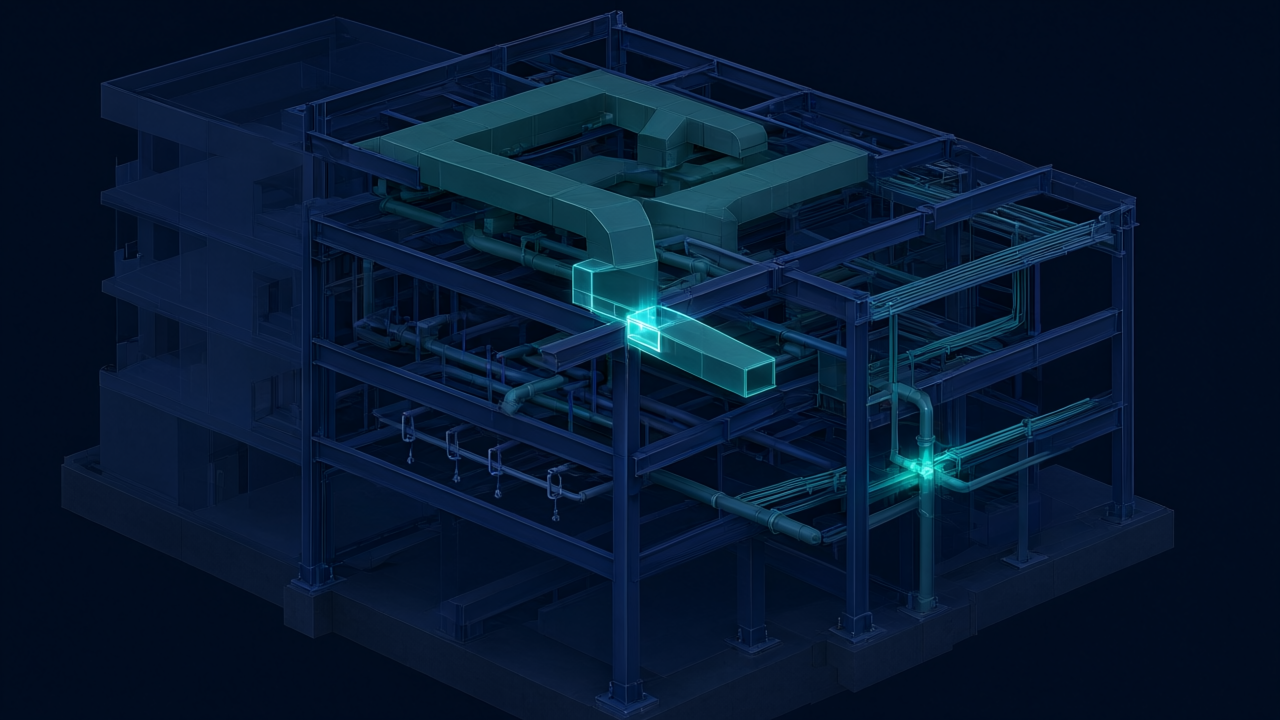

Nguyên tắc cốt lõi của mô hình hóa thông tin công trình (BIM) là tích hợp bản vẽ của tất cả các bộ môn vào một mô hình 3D thống nhất, cho phép phần mềm tự động rà soát và phát hiện các vị trí va chạm vật lý giữa các hệ thống khác nhau (clash detection) trước khi thi công thực tế bắt đầu.
Việc thực hiện rà soát xung đột định kỳ trong suốt quá trình thiết kế, không chỉ một lần duy nhất trước khi thi công, giúp phát hiện sớm các xung đột mới phát sinh khi có điều chỉnh thiết kế từ bất kỳ bộ môn nào, tránh tình trạng một thay đổi nhỏ ở một bộ môn vô tình tạo ra xung đột mới với bộ môn khác mà không ai nhận ra.
Quy trình chuẩn trên ERP
Hệ thống nên hỗ trợ liên kết mô hình BIM với kế hoạch tiến độ thi công và quản lý dự án, giúp việc xử lý xung đột được phát hiện không chỉ dừng ở giai đoạn thiết kế mà còn được theo dõi đến khi thực sự được giải quyết và cập nhật vào bản vẽ thi công cuối cùng.
Việc ghi nhận và phân loại từng xung đột phát hiện được (mức độ nghiêm trọng, bộ môn liên quan, trạng thái xử lý) trên hệ thống giúp đội ngũ thiết kế và quản lý dự án ưu tiên xử lý những xung đột quan trọng nhất trước, thay vì xử lý ngẫu nhiên không theo thứ tự ưu tiên.
Với những công ty chưa đủ nguồn lực đầu tư phần mềm BIM chuyên sâu, việc áp dụng quy trình rà soát phối hợp thủ công có hệ thống (chồng lớp các bản vẽ 2D của các bộ môn khác nhau lên nhau để kiểm tra) vẫn mang lại giá trị đáng kể so với việc hoàn toàn không có bước kiểm tra phối hợp nào.
Vai trò và trách nhiệm
Đội ngũ thiết kế BIM (hoặc điều phối viên BIM) chịu trách nhiệm tích hợp mô hình từ các bộ môn khác nhau và thực hiện rà soát xung đột định kỳ trong suốt quá trình thiết kế.
Từng bộ môn thiết kế (kiến trúc, kết cấu, điện, nước) chịu trách nhiệm cập nhật kịp thời mô hình của mình khi có thay đổi, đảm bảo mô hình tổng hợp luôn phản ánh phiên bản thiết kế mới nhất từ tất cả các bên.
Ban quản lý dự án theo dõi tiến độ xử lý các xung đột đã phát hiện, đảm bảo mọi xung đột quan trọng được giải quyết trước khi thi công thực tế bắt đầu tại vị trí liên quan.
Lỗi thường gặp và điểm kiểm soát
Lỗi phổ biến nhất là chỉ thực hiện rà soát xung đột một lần duy nhất ở giai đoạn đầu thiết kế, không cập nhật lại khi có thay đổi thiết kế sau đó, dẫn đến các xung đột mới phát sinh không được phát hiện kịp thời.
Một lỗi khác là phát hiện xung đột nhưng không có quy trình theo dõi việc xử lý đến khi hoàn tất, khiến một số xung đột bị "quên" và chỉ được phát hiện lại khi đã thi công thực tế tại hiện trường.
Điểm kiểm soát quan trọng là nên có buổi rà soát phối hợp cuối cùng ngay trước khi bắt đầu thi công mỗi giai đoạn quan trọng, xác nhận không còn xung đột chưa xử lý nào tồn tại trong phạm vi công việc sắp triển khai.
Kết luận
Ứng dụng BIM hoặc quy trình rà soát phối hợp có hệ thống để phát hiện xung đột thiết kế đa bộ môn từ sớm giúp doanh nghiệp dịch vụ xây dựng tránh những chi phí sửa chữa tốn kém và chậm trễ tiến độ do phải xử lý xung đột khi đã thi công thực tế. Khi được hỗ trợ bởi hệ thống ERP có khả năng liên kết mô hình thiết kế với quản lý dự án và theo dõi xử lý xung đột đến cùng, công ty có thể nâng cao đáng kể chất lượng phối hợp thiết kế và giảm thiểu rủi ro phát sinh chi phí ngoài dự kiến.
Đầu tư BIM: cân nhắc chi phí và lợi ích thực tế
Việc đầu tư phần mềm và đào tạo nhân sự sử dụng BIM chuyên sâu đòi hỏi chi phí ban đầu đáng kể, khiến nhiều công ty xây dựng quy mô vừa và nhỏ e ngại áp dụng — nhưng khi so sánh với chi phí sửa chữa thực tế từ những xung đột thiết kế bị bỏ sót qua các dự án đã thực hiện, khoản đầu tư này thường được thu hồi nhanh chóng, đặc biệt với những công trình có độ phức tạp kỹ thuật cao. Với những công ty chưa sẵn sàng đầu tư toàn diện, việc bắt đầu áp dụng BIM có chọn lọc cho những dự án phức tạp nhất trước, tích lũy kinh nghiệm và minh chứng giá trị thực tế, là cách tiếp cận thực tế hơn so với việc chờ đợi đầu tư toàn diện ngay từ đầu.
Chia sẻ mô hình BIM với chủ đầu tư để tăng minh bạch
Việc chia sẻ mô hình BIM 3D trực quan với chủ đầu tư, thay vì chỉ những bản vẽ 2D khó hình dung, giúp họ hiểu rõ hơn về công trình đang được xây dựng và dễ dàng phát hiện sớm những điểm không như mong đợi trước khi thi công thực tế, giảm thiểu yêu cầu thay đổi thiết kế phát sinh muộn màng sau khi đã thi công. Khả năng trực quan hóa này còn là điểm cộng lớn khi công ty tham gia đấu thầu các dự án đòi hỏi tiêu chuẩn kỹ thuật cao, thể hiện năng lực công nghệ và sự chuyên nghiệp trong quy trình thiết kế thi công.
Đào tạo nhân sự đủ năng lực khai thác BIM hiệu quả
Việc đầu tư phần mềm BIM mà không có nhân sự đủ năng lực khai thác hiệu quả là tình huống lãng phí thường gặp — công ty cần đầu tư song song vào đào tạo đội ngũ kỹ thuật có khả năng xây dựng mô hình chính xác và thực sự sử dụng công cụ rà soát xung đột một cách chủ động, thay vì chỉ dừng lại ở việc tạo mô hình 3D đẹp mắt để trình bày mà không khai thác hết tính năng phát hiện xung đột thực sự mang lại giá trị.
Với những công ty không đủ nguồn lực xây dựng đội ngũ BIM nội bộ, việc hợp tác với đơn vị tư vấn BIM chuyên nghiệp bên ngoài cho những dự án phức tạp cụ thể là phương án thay thế hợp lý, giúp tiếp cận được lợi ích của công nghệ mà không cần đầu tư toàn bộ hạ tầng và nhân sự ngay từ đầu.
Kết nối dữ liệu BIM với quản lý số lượng vật tư
Ngoài phát hiện xung đột, mô hình BIM còn có thể cung cấp dữ liệu chính xác về khối lượng vật tư cần thiết cho từng hạng mục, khi được kết nối với hệ thống quản lý mua hàng và kho vật tư, giúp tự động hóa việc tính toán nhu cầu vật tư dựa trên mô hình thiết kế thực tế thay vì ước tính thủ công dễ sai sót. Khả năng này đặc biệt hữu ích khi thiết kế có thay đổi, hệ thống có thể tự động tính toán lại khối lượng vật tư bị ảnh hưởng, giúp bộ phận mua hàng điều chỉnh kế hoạch đặt hàng kịp thời theo đúng nhu cầu thực tế mới.
