Tình huống minh họa: Trước khi thi công tầng hầm kỹ thuật, đội BIM của nhà thầu MEP mở mô hình hợp nhất và phát hiện ống gió HVAC đang cắt qua máng cáp điện, còn đường ống chữa cháy vướng dầm bê tông. Mỗi bộ môn xử lý trên mô hình riêng nên không ai thấy xung đột cho tới khi ghép lại. Khi chuyển danh sách xung đột cho hiện trường, tổ đội không biết điểm nào cần ưu tiên, ai chịu trách nhiệm và khi nào mô hình được cập nhật lại.
Trả lời ngắn: BIM và clash detection MEP là quá trình ghép mô hình các bộ môn vào một không gian chung để phát hiện xung đột trước khi thi công, rồi chuyển từng xung đột thành một issue có người chịu trách nhiệm, mức ưu tiên, phương án xử lý và bằng chứng đóng. Giá trị không nằm ở số xung đột tìm được, mà ở việc xung đột được xử lý trên mô hình thay vì tại hiện trường.
Bài viết này dành cho ai?
Dành cho BIM Coordinator, BIM Modeler và Technical Manager của nhà thầu MEP — nhà thầu cơ điện, tổng thầu có bộ phận MEP hoặc doanh nghiệp EPC — đang phối hợp nhiều bộ môn (điện, HVAC, cấp thoát nước, PCCC, BMS) trên cùng một công trình. Những người phải chốt mô hình và phát hành bản vẽ phối hợp để tổ đội thi công không gặp xung đột đã biết nhưng chưa được xử lý.
Điều gì đang xảy ra?
- Mỗi bộ môn dựng và quản mô hình riêng, không ghép vào một mô hình hợp nhất theo chu kỳ.
- Xung đột được phát hiện trong buổi họp nhưng không được ghi thành issue có người chịu trách nhiệm.
- Danh sách xung đột không phân loại theo mức nghiêm trọng và ảnh hưởng thi công.
- Bản vẽ phối hợp phát hành trước khi xung đột quan trọng được giải quyết trên mô hình.
- Mô hình sau khi sửa không được ghi phiên bản, nên không biết hiện trường đang thi theo bản nào.
Điều doanh nghiệp thực sự muốn đạt được
Chức năng: phát hiện xung đột giữa các bộ môn trước khi lắp đặt, và chuyển từng xung đột thành việc có chủ sở hữu và hạn xử lý. Quản trị: giữ mô hình và bản vẽ phối hợp luôn khớp nhau, để hiện trường thi theo đúng bản đã giải quyết xung đột. Tổ chức: rõ ai dựng mô hình, ai kiểm tra xung đột và ai xác nhận đóng issue.
Điều gì đang cản trở?
| Lớp cản trở | Biểu hiện | Hệ quả |
|---|---|---|
| Dữ liệu | Mô hình các bộ môn dựng ở mức chi tiết khác nhau | Ghép mô hình báo xung đột giả hoặc bỏ sót xung đột thật |
| Quy trình | Xung đột phát hiện trong họp nhưng không ghi thành issue có chủ sở hữu | Cùng một xung đột bị phát hiện lại ở lần họp sau |
| Kiểm soát | Bản vẽ phối hợp phát hành khi xung đột quan trọng chưa được giải quyết | Hiện trường lắp theo bản chưa chốt và phải sửa lại |
| Tổ chức | BIM, Technical và hiện trường không dùng chung một điểm xung đột | Phương án xử lý trên mô hình không tới được tổ đội |
| Công cụ | Phiên bản mô hình không được ghi lại theo lần phát hành | Không đối chiếu được hiện trường đang thi theo bản nào |
Điểm nhìn cốt lõi: Clash detection MEP không hỏng vì thiếu mô hình, mà vì xung đột tìm được không được quản như một công việc. Khi mỗi xung đột không có chủ sở hữu, mức ưu tiên và bằng chứng đóng, vòng lặp phát hiện rồi phát hiện lại chỉ làm chậm buổi họp, còn hiện trường vẫn gặp đúng xung đột đó khi lắp đặt.
Tác động tới doanh nghiệp
| Chiều tác động | Điều gì xảy ra khi xung đột MEP không được xử lý trên mô hình |
|---|---|
| Cost | Cắt, dời hoặc làm lại kết cấu và đường ống tại hiện trường phát sinh chi phí không dự trù |
| Margin | Xử lý xung đột tại hiện trường tốn nhân công và vật tư hơn nhiều so với xử lý trên mô hình |
| Cash Flow | Làm lại và chờ phê duyệt phương án làm chậm khối lượng nghiệm thu và hồ sơ thanh toán |
| Progress | Tổ đội dừng việc giữa chừng để chờ phương án xử lý xung đột, mốc lắp đặt bị trượt |
| Risk | Phối hợp sai giữa các bộ môn làm tăng rủi ro kỹ thuật, tranh chấp phạm vi và lỗi khi bàn giao |
Nguyên nhân gốc
MÔ HÌNH CÁC BỘ MÔN KHÔNG ĐƯỢC GHÉP THEO CHU KỲ ↓ Điểm chi tiết mô hình không thống nhất giữa các bộ môn ↓ Xung đột phát hiện trong họp không ghi thành issue có chủ sở hữu ↓ Danh sách xung đột không phân loại theo mức ảnh hưởng thi công ↓ Bản vẽ phối hợp phát hành khi xung đột quan trọng chưa chốt ↓ Hiện trường gặp đúng xung đột đã biết và phải sửa lại tại chỗ
Framework phối hợp mô hình MEP và đóng xung đột
FEDERATED MODEL — ghép mô hình các bộ môn theo khu vực và chu kỳ ↓ CLASH RUN — chạy kiểm tra xung đột theo bộ tiêu chí đã thống nhất ↓ TRIAGE — phân loại xung đột theo mức ảnh hưởng thi công ↓ ASSIGN — gán chủ sở hữu, bộ môn xử lý và hạn phản hồi ↓ RESOLVE — sửa trên mô hình, ghi phiên bản và lý do thay đổi ↓ VERIFY — kiểm tra lại vùng lân cận sau khi sửa ↓ PUBLISH — phát hành bản vẽ phối hợp đã giải quyết xung đột ↓ FEEDBACK — đối chiếu mô hình với thực tế và đóng issue
Ghép mô hình theo chu kỳ, phân loại xung đột theo mức chặn thi công và gán chủ sở hữu cho từng điểm, để bản vẽ phát hành luôn khớp mô hình đã chốt.
Khám phá EcoCons → Xem gói Base →Quy trình đề xuất (To-Be)
| Bước | Người phụ trách | Điều kiện vào | Điểm kiểm soát |
|---|---|---|---|
| Ghép mô hình hợp nhất theo khu vực | BIM Coordinator | Mô hình bộ môn đạt mức chi tiết đã thống nhất | Một mô hình hợp nhất dùng chung cho mọi buổi kiểm tra |
| Chạy kiểm tra xung đột theo bộ tiêu chí | BIM Modeler | Có bộ tiêu chí và khoảng cách an toàn | Xung đột giả được loại trước khi đưa vào danh sách |

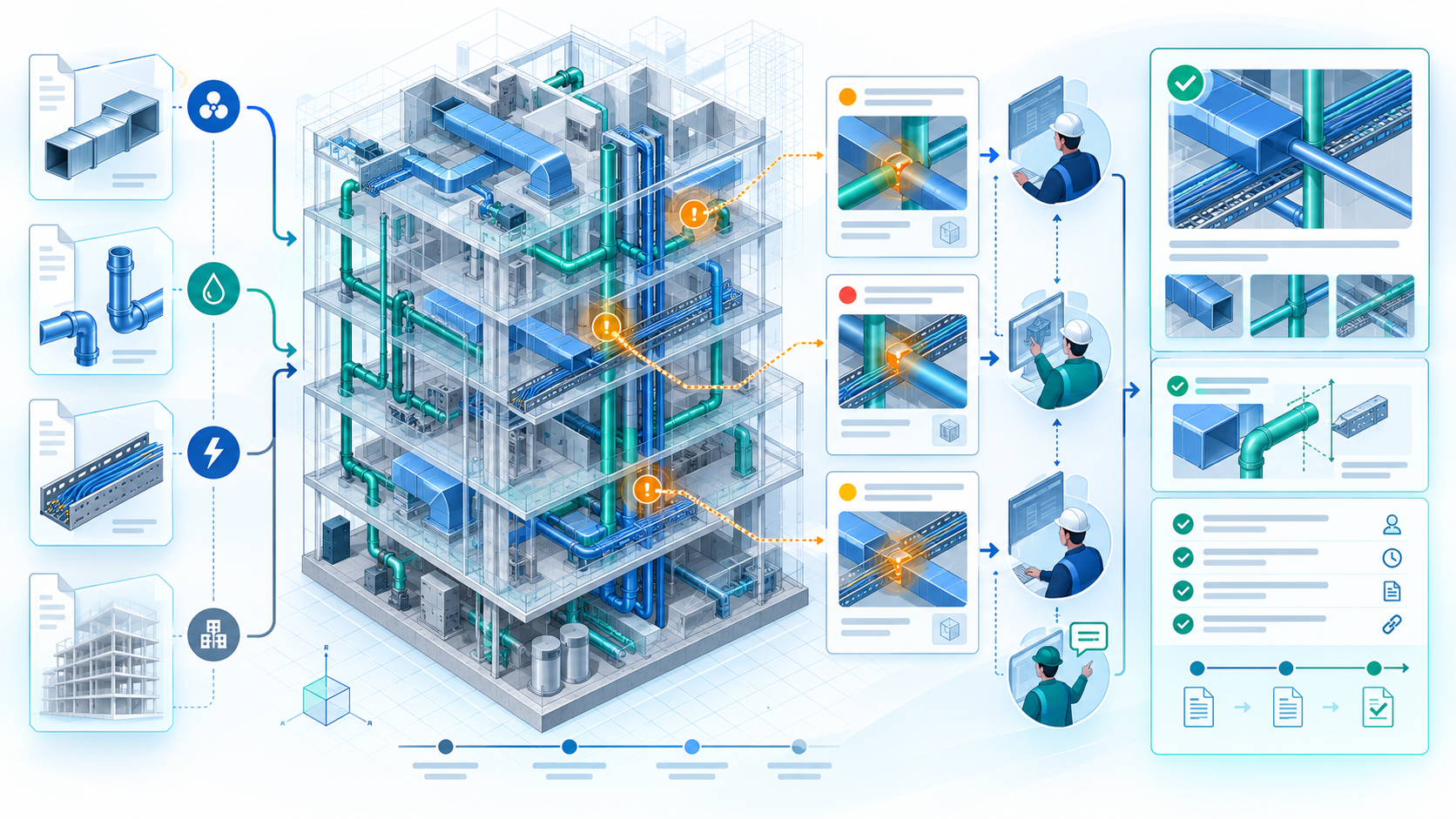

| Phân loại xung đột theo mức ảnh hưởng | BIM Coordinator + Technical | Có danh sách xung đột | Xung đột chặn thi công được ưu tiên xử lý trước |
| Gán chủ sở hữu và hạn xử lý | Technical Manager | Xung đột đã phân loại | Mỗi xung đột có một người chịu trách nhiệm và hạn chốt |
| Sửa trên mô hình và ghi phiên bản | BIM Modeler | Có phương án được duyệt | Mô hình sửa xong có phiên bản và lý do thay đổi |
| Phát hành bản vẽ phối hợp | Technical Manager | Xung đột quan trọng đã đóng | Bản phát hành khớp với phiên bản mô hình đã chốt |
Đối chiếu EcoCons hỗ trợ ở đâu?
| Yêu cầu | Năng lực | Mức đáp ứng |
|---|---|---|
| Danh mục issue xung đột | Nhiệm vụ gắn khu vực và bộ môn | Standard + cấu hình |
| Phiên bản mô hình và bản vẽ | Tài liệu có phiên bản và trạng thái | Standard + cấu hình |
| Phân công và hạn xử lý xung đột | Nhiệm vụ có người phụ trách và hạn | Standard + cấu hình |
| Liên kết xung đột với RFI và bản vẽ | Liên kết nhiệm vụ, RFI và tài liệu | Mở rộng (AI-X) |
| Cảnh báo xung đột chặn thi công | Quy tắc ưu tiên và bảng điều hành | Mở rộng (AI-X) |
| Đối chiếu mô hình với thực tế thi công | Đối chiếu mô hình và hồ sơ hiện trường | Đề xuất thiết kế |
AI / Automation hỗ trợ ở đâu?
Khi danh sách xung đột, mức ưu tiên và thời hạn đã nằm trên cùng một hệ thống, AI có thể đọc lịch thi công và trạng thái xung đột để xếp hạng xung đột nào chặn công việc gần nhất, gợi ý nhóm xung đột theo bộ môn và tóm tắt các điểm chưa đóng đe dọa mốc sắp tới. Đầu vào gồm xung đột, mức ưu tiên, hạn xử lý và mốc thi công; BIM Coordinator và Technical quyết định xử lý. Điểm quyết định của AI nằm ở bước xếp hạng xung đột theo mức chặn thi công.
AI không tự sửa mô hình, không tự phát hành bản vẽ và không tự xác nhận một xung đột đã giải quyết. Việc chốt phương án, sửa mô hình và phát hành vẫn thuộc BIM Modeler, Technical Manager và QA/QC.
KPI BIM và clash detection MEP cần theo dõi
| KPI | Công thức | Tần suất | Chủ sở hữu | Hành động khi lệch |
|---|---|---|---|---|
| Xung đột đóng đúng hạn | Xung đột đóng trong hạn ÷ tổng xung đột đến hạn | Tuần | BIM Coordinator | Ưu tiên xử lý xung đột quá hạn theo khu vực |
| Thời gian xử lý xung đột | Thời điểm đóng − thời điểm mở | Tuần | Technical Manager | Phân loại nguyên nhân và siết quy trình phân công |
| Xung đột chặn thi công còn mở | Số xung đột chặn công việc trong 2 tuần tới | Tuần | BIM Coordinator | Chốt phương án trước khi tổ đội vào khu vực |
| Xung đột phát hiện lại | Xung đột phát hiện lại ÷ tổng xung đột | Tháng | BIM Modeler | Rà soát quy trình kiểm tra và ghi phiên bản |
| Bản vẽ phát hành đúng phiên bản | Bản phát hành khớp mô hình ÷ tổng bản phát hành | Tháng | Technical Manager | Kiểm tra phiên bản trước khi phát hành |
Ví dụ minh họa — số liệu giả định
Câu hỏi thường gặp
Clash detection MEP là gì và khác gì phối hợp mô hình?
Clash detection là bước chạy kiểm tra tự động để tìm chỗ các bộ môn chồng lấn trong không gian, ví dụ ống gió cắt qua máng cáp hay đường ống vướng dầm. Phối hợp mô hình rộng hơn: nó gồm việc ghép mô hình thành mô hình hợp nhất, phân loại xung đột theo mức ảnh hưởng, gán người xử lý và chốt phương án. Clash detection là một bước trong quá trình phối hợp, không thay thế quá trình đó.
Vì sao phải thống nhất mức chi tiết mô hình trước khi kiểm tra xung đột?
Vì nếu một bộ môn dựng mô hình ở mức chi tiết cao còn bộ môn khác ở mức sơ lược, kết quả kiểm tra sẽ báo nhiều xung đột giả do hình dạng tạm chưa đúng thực tế. Xung đột giả làm loãng danh sách, khiến nhóm dồn thời gian vào điểm không có thật. Thống nhất mức chi tiết và khoảng cách an toàn giúp mỗi lần chạy kiểm tra cho ra danh sách đáng tin để phân loại và xử lý.
Một xung đột nên được phân loại theo tiêu chí nào?
Nên phân loại theo mức ảnh hưởng thi công trước, ví dụ chặn công việc trong hai tuần tới, ảnh hưởng nhưng chưa chặn lịch, hoặc chỉ là xung đột giả. Ngoài ra nên ghi bộ môn liên quan, khu vực và có cần thay đổi thiết kế hay không. Cách phân loại này giúp nhóm chốt trước những điểm chặn thi công, thay vì xử lý đều theo danh sách.
Làm sao đảm bảo hiện trường thi theo đúng bản vẽ đã giải quyết xung đột?
Cần ghi phiên bản mô hình mỗi lần sửa và gắn bản vẽ phát hành với phiên bản đó. Khi bản vẽ phối hợp được phát hành, chỉ những xung đột quan trọng đã đóng mới được đưa vào. Hiện trường cần một điểm tra cứu duy nhất để biết đang thi theo bản nào, kèm trạng thái của các xung đột đã biết trong khu vực đó.
Khi nào nên xử lý xung đột trên mô hình thay vì tại hiện trường?
Nên xử lý trên mô hình với mọi xung đột phát hiện được trước khi lắp đặt, vì sửa trên mô hình chỉ tốn thời gian thiết kế, còn sửa tại hiện trường tốn nhân công, vật tư và có thể phải phá bỏ phần đã làm. Việc sửa tại hiện trường chỉ nên là ngoại lệ có phê duyệt, kèm ghi nhận để cập nhật lại mô hình.
Doanh nghiệp MEP biết quy trình BIM đã ổn định khi nào?
Quy trình ổn định khi mô hình hợp nhất được ghép theo chu kỳ, xung đột chặn thi công được đóng trước khi tổ đội vào khu vực, và bản vẽ phát hành luôn khớp phiên bản mô hình. Hãy đánh giá qua một chu kỳ đầy đủ, kiểm tra tỷ lệ xung đột phát hiện lại và phỏng vấn kỹ sư hiện trường. Nếu tổ đội vẫn gặp xung đột đã biết, quy trình chưa đóng xung đột thực sự.
Checklist: doanh nghiệp MEP của bạn có vấn đề này không?
Đọc kết quả: 0–2 ô = phối hợp mô hình đang tốt; 3–5 ô = cần chuẩn hóa kiểm tra xung đột và phân loại; 6–8 ô = nên dựng lại quy trình BIM và đóng xung đột trước khi mở rộng quy mô.
Kết luận
BIM và clash detection MEP chỉ giảm xung đột thi công khi xung đột được quản như một công việc có chủ sở hữu và bằng chứng đóng, chứ không chỉ là kết quả một lần chạy mô hình. Khi mô hình hợp nhất, phiên bản và bản vẽ phối hợp cùng nằm trong một luồng có phân loại và phê duyệt, hiện trường thi theo đúng bản đã chốt thay vì phát hiện xung đột tại chỗ.
